Осьові вентилятори Soler & Palau: типи, застосування та вибір серій
Осьовий вентилятор — найпоширеніший тип вентиляторів: колесо жене повітря вздовж осі, прямо крізь корпус. Такі вентилятори переміщують великі об’єми повітря за невисокого опору й монтуються у стіну, вікно, дах або в розрив короткого повітроводу. Розберімо, як влаштовані осьові вентилятори, чим вони відрізняються від відцентрових, які бувають типи — і порівняємо серії Soler & Palau: настінні на пластині, трубні, дахові та димовидалення.
Що таке осьовий вентилятор
В осьовому вентиляторі лопаті обертаються навколо осі, і повітря рухається паралельно цій осі — «навпростець», без зміни напрямку. Завдяки цьому осьові вентилятори дають велику витрату повітря за компактних розмірів і простого монтажу. Їх ставлять там, де опір мережі невеликий: загальнообмінна вентиляція цехів і складів, витяжка на дах, короткі повітроводи, а також димовидалення.
Осьовий чи відцентровий: у чому різниця
| Критерій | Осьовий | Відцентровий |
|---|---|---|
| Напрямок потоку | Уздовж осі, прямо крізь корпус | З поворотом на 90°, від центру колеса |
| Тиск | Низький–середній | Середній–високий |
| Витрата повітря | Великі об’єми за малого опору | Помірна за високого опору мережі |
| Типовий монтаж | Стіна, вікно, дах, короткий канал, прямий викид | Довгі мережі повітроводів, фільтри, боксові рішення |
| Приклади S&P | HXM, TCBB/TCBT, HCTB/HCTT | Канальні відцентрові, CENTRIBOX |
Коротко: якщо треба «прогнати» багато повітря навпростець за невеликого опору — це осьовий вентилятор. Якщо мережа довга, з колінами й фільтрами — потрібен відцентровий або канальний. Докладніше про канальні рішення — у статті «Канальні та акустичні вентилятори».
Осьові вентилятори на монтажній пластині
Установлюються на стіну чи перегородку через монтажну пластину. Основа загальнообмінної вентиляції магазинів, майстерень, виробничих і складських приміщень — від помірних до дуже великих витрат.
Осьові вентилятори з циліндричним корпусом (трубні)
Вентилятор у циліндричному кожусі вбудовується в круглий повітровід або встановлюється як самостійний трубний вузол. Це рішення для промислової вентиляції великих об’ємів, зокрема термостійкі виконання для димовидалення.
Дахові осьові вентилятори
Монтуються безпосередньо на покрівлі й викидають повітря вгору. Застосовують для витяжки з великих приміщень, а окремі серії — для димовидалення паркінгів і складів.
Опції та виконання
- EC-двигун (ECOWATT). Плавне регулювання обертів, нижчий шум і значно менше енергоспоживання — серія HXBR/HXTR.
- Термостійкі та димовидалення. Робота за 400 °C протягом 2 годин за EN 12101-3 — THGT, THGT-HATCH, HGHT-V.
- Змінний кут лопатей. Тонке налаштування продуктивності під об’єкт — TGT/THGT.
- Матеріал крильчатки. Пластик для стандартних умов; алюміній — для важчих (HCBB/HCBT, TCBB/TCBT).
- Клас захисту IP. Виконання під вологу й вуличний монтаж на даху та фасаді.
Порівняння серій за характеристиками
Значення наведено діапазоном по всій серії (від найменшого до найбільшого типорозміру). Точні дані обраної моделі — на сторінці серії.
| Серія | Тип | Ø, мм | Продуктивність, м³/год | Потужність | Шум, дБ(А) | Двигун |
|---|---|---|---|---|---|---|
| HXM | На пластині | 200–400 | 470–3670 | 19–151 Вт | 39–56 | AC |

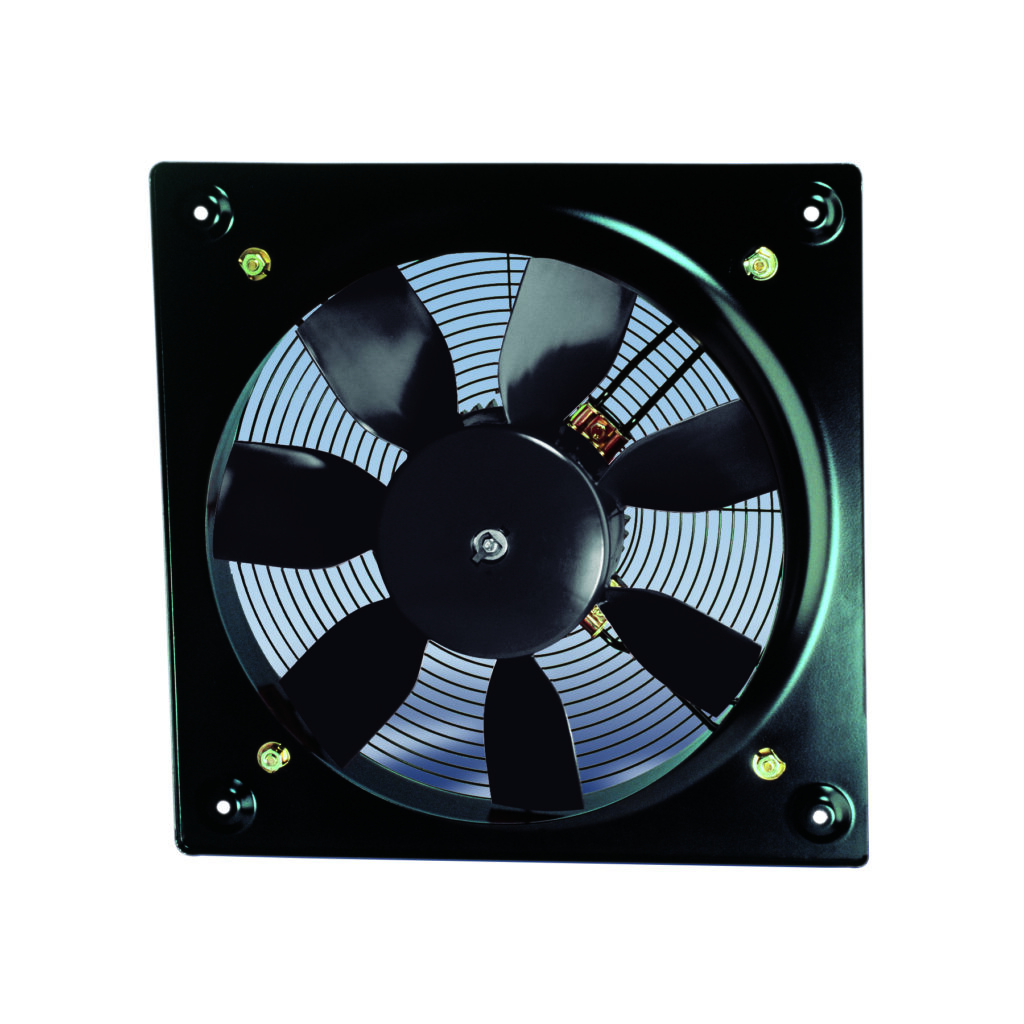

| HCFB/HCFT | На пластині | 250–1000 | 1090–53000 | 73–8228 Вт | 49–93 | AC, 1~/3~ |
| HCBB/HCBT | На пластині | 250–1000 | 1120–53700 | 81–8675 Вт | 48–93 | AC, 1~/3~ |
| HXBR/HXTR ECOWATT | На пластині | 200–450 | 705–6440 | 19–375 Вт | 42–77 | EC |

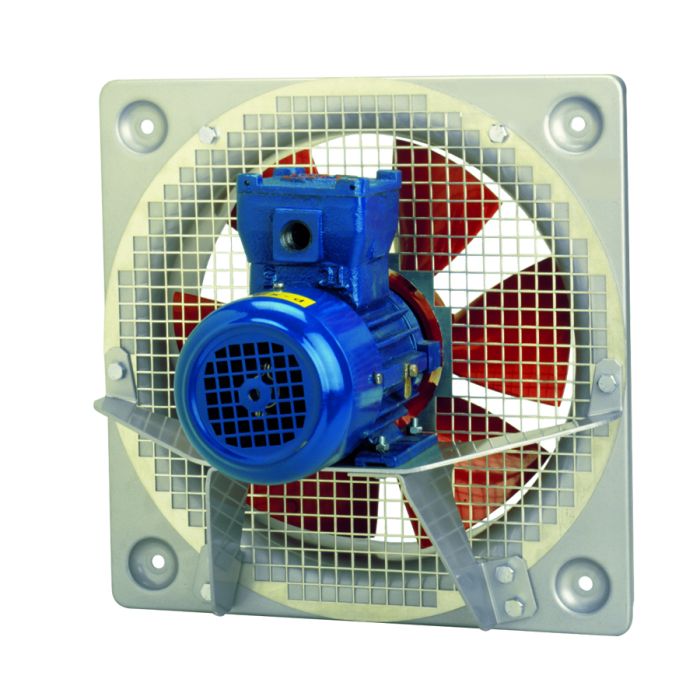

| HDT | На пластині | 315–560 | 2100–13700 | 0,12–1,1 кВт | 52–73 | AC, 3~ |
| HIB-P/HIT-P | На пластині | 800–1250 | 15450–44500 | 0,37–1,5 кВт | 66–75 | AC, 1~/3~ |
| TCBB/TCBT | Циліндричний | 250–800 | 900–42490 | 42–7688 Вт | 42–96 | AC, 1~/3~ |
| TGT | Циліндричний | 400–1600 | за EasyVent* | 0,25–200 кВт | — | AC, 3~ |
| THGT | Циліндричний (дим) | 400–1600 | за EasyVent* | 0,25–160 кВт | — | AC, 3~ |
| HCTB/HCTT | Даховий | 315–1000 | 1500–44900 | 100 Вт–5,5 кВт | 53–95 | AC, 1~/3~ |
| HGHT-V | Даховий (дим) | 800–1250 | за EasyVent* | 0,75–45 кВт | — | AC, 3~ |
| THGT-HATCH | Даховий (дим) | 500–1250 | 3400–130000 | 0,55–45 кВт | — | AC, 3~ |
* Для великих промислових і димовидаляльних серій аеродинамічні та акустичні дані наводять за програмою добору EasyVent (залежать від кута лопатей і робочої точки). 1~/3~ — наявність одно- та трифазного виконання. Серії THGT, THGT-HATCH та HGHT-V сертифіковані для димовидалення (400 °C / 2 год, EN 12101-3).
Як обрати осьовий вентилятор
- Місце монтажу. Стіна цеху чи складу — HXM, HCFB/HCFT; повітровід — TCBB/TCBT; дах — HCTB/HCTT.
- Продуктивність і тиск. Осьові — для великих витрат за малого опору; за довгої мережі з фільтрами дивіться в бік канальних чи відцентрових.
- Умови середовища. Волога, вулиця, агресивність — потрібні відповідний клас IP і матеріал крильчатки.
- Особливі задачі. Димовидалення — THGT / THGT-HATCH / HGHT-V; енергоефективність за тривалої роботи — EC-серія HXBR/HXTR.
- Енергоспоживання. Для систем, що працюють цілодобово, EC-двигун окупається економією електроенергії. Різниця — у статті «EC чи AC двигун».
Часті запитання
Чим осьовий вентилятор відрізняється від відцентрового?
Осьовий жене повітря вздовж осі, прямо крізь корпус — він дає велику витрату за невеликого опору й простий у монтажі (стіна, вікно, дах). Відцентровий повертає потік на 90° і створює вищий тиск, тому підходить для довгих мереж повітроводів із фільтрами та колінами.
Що таке вентилятор димовидалення 400 °C?
Це осьовий вентилятор, сертифікований за EN 12101-3 для роботи в умовах пожежі — наприклад, 400 °C протягом 2 годин. Такі серії (THGT, THGT-HATCH, HGHT-V) видаляють дим і гарячі гази з паркінгів, складів і громадських будівель, забезпечуючи безпечну евакуацію.
Що дає EC-двигун (ECOWATT) в осьовому вентиляторі?
EC-двигун плавно регулює оберти, працює тихіше й споживає значно менше електроенергії за той самий потік. Для систем, що працюють тривало, це відчутна економія — серія HXBR/HXTR ECOWATT.
Підбираєте осьовий вентилятор під свій об’єкт?
Ви завжди можете звернутися до нашої технічної команди — допоможемо з типом, продуктивністю й тиском. Асортимент — у каталогах осьових вентиляторів на пластині, з циліндричним корпусом та дахових.
